替换已放置的元件

在设计原理图时，经常需要用一个元件替换另一个元件。虽然可以通过元件的属性面板更新已放置的元件，但有时只需一个参数不同的类似元件。Altium 365 允许直接替换元件，无需手动删除原元件再放置新元件，还能保留现有线路连接。下面介绍如何快速轻松地完成元件替换。

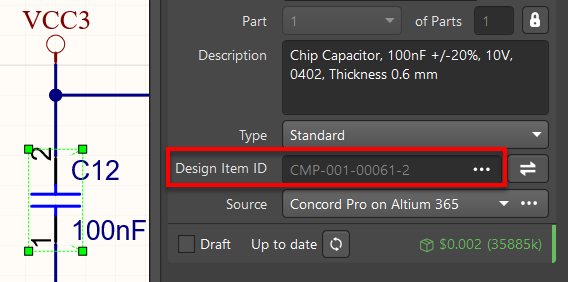

打开要替换的元件属性，点击设计条目 ID 字段中的 Three Dots Menu 按钮（图 1）。

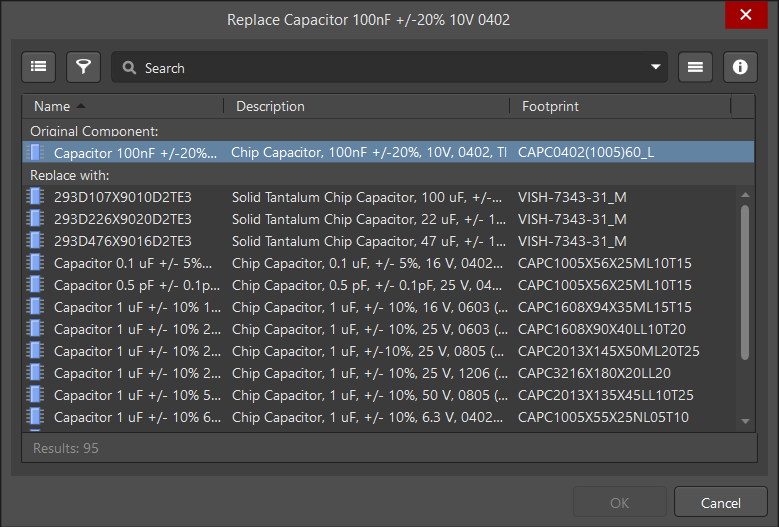

所选元件名称显示在 Replace… 窗口顶部。还能看到按元件类型筛选的可替换元件列表（图 2）。

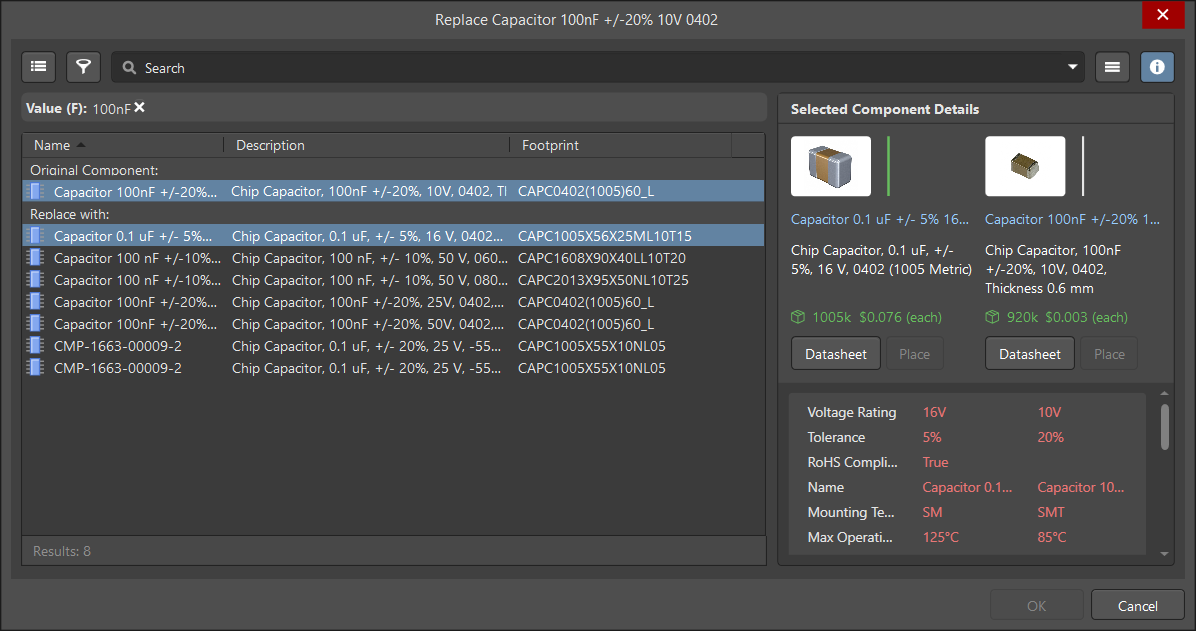

使用过滤器寻找合适的替换元件，也可在搜索字段指定搜索选项。元件搜索的详细内容见元件搜索与放置章节（图 3）。

在列表中选择所需元件，点击 OK，元件会自动放置到原理图中（图 4）。

使用属性面板替换大量元件不太方便，这种情况下建议使用 ActiveBOM 文档。

打开 ActiveBOM 文档或添加到项目，使用 Project > Add New to Project > ActiveBOM 命令（此例中文档已在项目里，不会显示添加命令）。

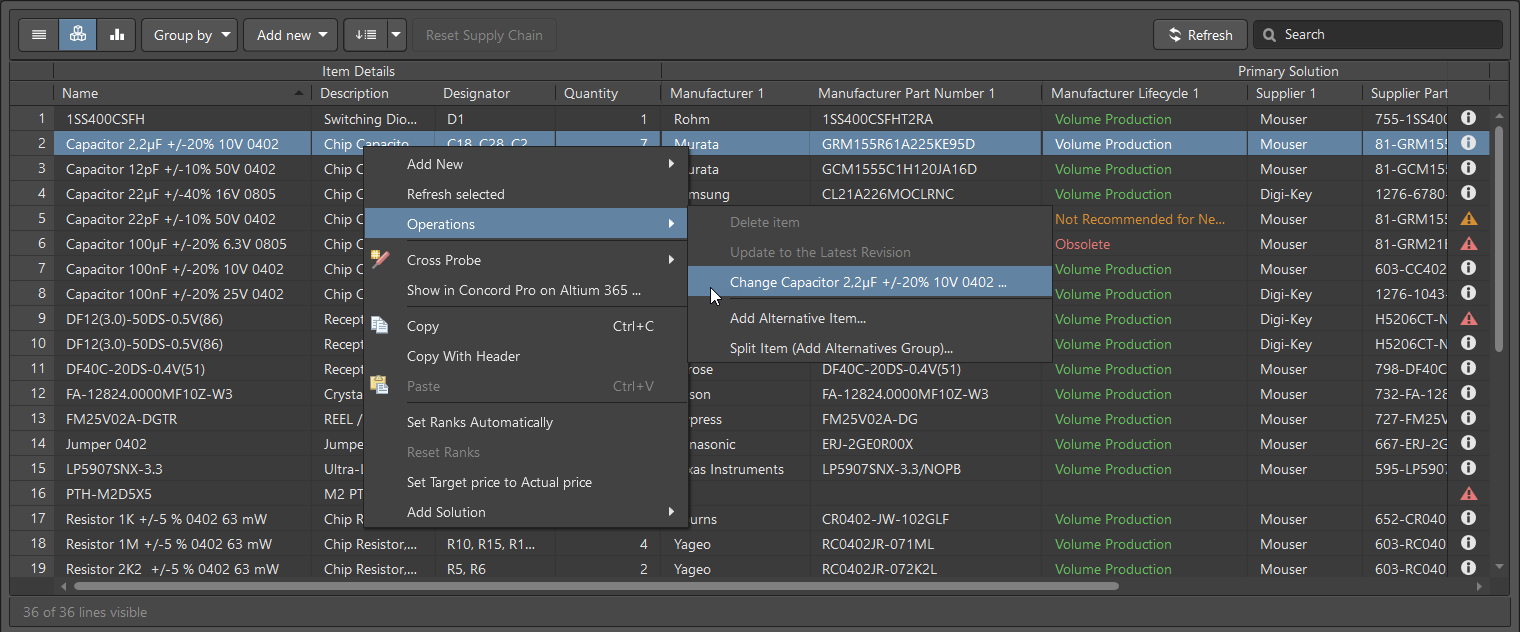

从上下文菜单应用 Operation > Change… 命令（图 5）。

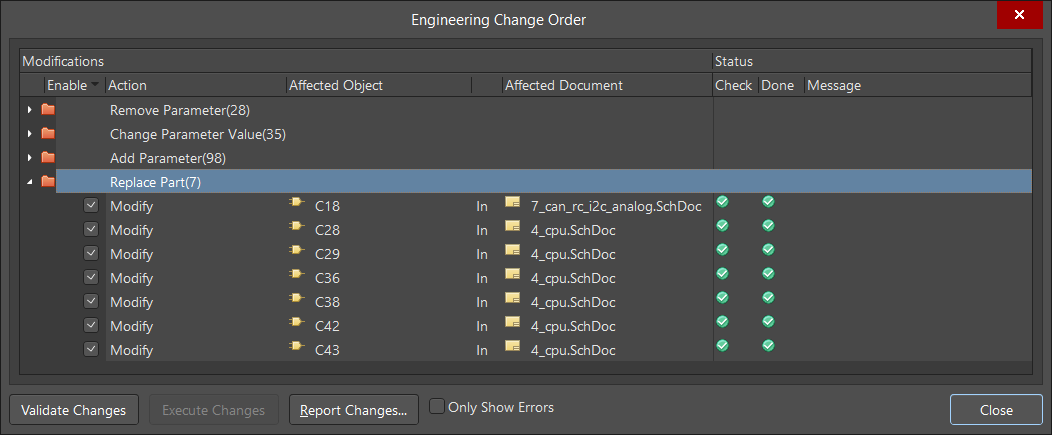

在 Replace... 窗口，操作步骤与前面类似。Engineering Change Order 弹出窗口会对整个项目中相同元件的每个实例进行验证（Validate Changes 按钮）并执行（Execute Changes 按钮）元件替换（图 6）。
